ตู้คอนซูมเมอร์ยูนิต: อุปกรณ์สำคัญเพื่อความปลอดภัยของระบบไฟฟ้าในบ้าน

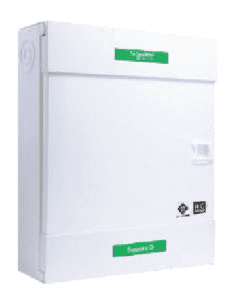

Consumer Unit Square D EL
ตู้คอนซูมเมอร์ยูนิต สแควร์ ดี รุ่น อีแอล
ตู้คอนซูมเมอร์ ยูนิต 24 ช่อง ติดตั้งง่าย ต่อขยายเพิ่มอุปกรณ์รวดเร็ว
สามารถเลือกได้ ตู้แบบบัสบาร์เดียว (Single Busbar) หรือแบบบัสบาร์แยก (Split Busbar) เมนกันดูดสำหรับตู้บัสบาร์แยก เป็นชนิด RCBO ตู้รุ่นใหม่ได้รับมาตรฐาน IEC61439-3 และ มอก. 1436-2540
- รองรับช่องใส่ลูกย่อยสูงสุด 24 ช่อง
- ติดตั้งอุปกรณ์ต่างๆด้วยระบบ Plug on
- ตู้แยกบัสบาร์ใช้เมนกันดูด RCBO ขนาด 63A 30mAสามารถเพิ่มเบรกเกอร์หรืออุปกรณ์ด้วยตู้ Extension
- สามารถใช้งานร่วมกับอุปกรณ์อื่นๆ ภายในตู้ชนิด Plug on ได้ เช่น เบรกเกอร์,เบรกเกอร์กันดูด,เสิร์ช
- ค่าลัดวงจรสูงสุด 10kA รองรับแรงดันไฟฟ้า 240VAC 50/60 Hz
- รองรับกระแส 100A
- ระดับการป้องกันฝุ่นและน้ำ IP3X
- ระดับการทนแรงกระแทก IK08
- ทำจากเหล็ก (SPCC) หนา 1.4 มม. เคลือบ Epoxy-Polyester
- ติดตั้งอุปกรณ์ต่างๆด้วยระบบ Plug on
- เหมาะสำหรับบ้านพักอาศัย, ทาวน์โฮม , อาคารขนาดเล็ก
ตู้ชนิดบัสบาร์แยก
13,400.-
SDEL112X12RCBO63T
จำนวนวงจรย่อย 12+2 ช่อง
ตู้ชนิดบัสบาร์เดี่ยว
8,500.-
SDEL124T
จำนวนวงจรย่อย 24 ช่อง
บัสบาร์เดี่ยวกับบัสบาร์แยก เลือกแบบไหน
- ชนิดบัสบาร์เดี่ยว – ใช้บัสบาร์ชุดเดียวจ่ายไฟไปยังวงจรย่อยทั้งหมด เหมาะกับระบบที่ต้องการจัดวงจรไว้ในกลุ่มเดียว ส่วนการป้องกันไฟเกิน ไฟฟ้าลัดวงจร หรือไฟดูดจะขึ้นอยู่กับประเภทของเมนและเบรกเกอร์วงจรย่อยที่เลือกใช้
- ชนิดบัสบาร์แยก – แบ่งวงจรออกเป็นกลุ่ม ช่วยให้สามารถกำหนดกลุ่มวงจรที่ต้องการการป้องกันไฟดูดด้วย RCBO แยกจากวงจรส่วนอื่นได้ เหมาะกับบ้านที่ต้องการจัดระบบป้องกันให้แตกต่างกันตามประเภทของโหลด
เลือกจำนวนช่องจากวงจรที่ใช้งาน
ข้อมูลที่ควรเช็กก่อนสั่งซื้อตู้คอนซูมเมอร์ยูนิต
เพื่อให้เลือกรุ่นตู้และอุปกรณ์ภายในได้ตรงกับระบบ ควรเตรียมข้อมูลต่อไปนี้
- ระบบไฟและแรงดันไฟฟ้าที่ใช้งาน
- โหลดรวมและพิกัดเมนเบรกเกอร์
- จำนวนวงจรย่อยและพิกัดเบรกเกอร์แต่ละวงจร
- รูปแบบบัสบาร์เดี่ยวหรือบัสบาร์แยก
- วงจรที่ต้องการอุปกรณ์ป้องกันไฟดูด
- จำนวนช่องที่ต้องการสำรอง
- พื้นที่ติดตั้งและอุปกรณ์เสริมที่ต้องใช้
หากมี Single Line Diagram, Load Schedule หรือรายการเบรกเกอร์ สามารถส่งให้ทีมงานตรวจสอบและจัดทำใบเสนอราคาได้
คำถามเกี่ยวกับตู้คอนซูมเมอร์ยูนิต
ตู้คอนซูมเมอร์ยูนิตต่างจากตู้โหลดเซ็นเตอร์อย่างไร
ตู้คอนซูมเมอร์ยูนิตโดยทั่วไปใช้กับระบบไฟ 1 เฟสในบ้านพัก ทาวน์โฮม หรืออาคารขนาดเล็ก ส่วนตู้โหลดเซ็นเตอร์ใช้กับระบบไฟ 3 เฟสและรองรับโหลดหรือจำนวนวงจรที่มากกว่า การเลือกจึงต้องอ้างอิงจากระบบไฟของอาคารเป็นหลัก
สามารถเพิ่มวงจรภายหลังได้หรือไม่
สามารถเพิ่มเบรกเกอร์หรืออุปกรณ์ชนิด Plug-on ได้ หากตู้ยังมีช่องว่างและพิกัดของระบบรองรับ นอกจากนี้ยังสามารถใช้ตู้ Extension สำหรับเพิ่มพื้นที่ติดตั้งอุปกรณ์ตามสเปกที่กำหนด ทั้งนี้ควรให้ช่างไฟฟ้าตรวจสอบโหลดและความเหมาะสมก่อนเพิ่มวงจร
ตู้คอนซูมเมอร์ยูนิต Square D EL มาพร้อมเบรกเกอร์หรือไม่
ขึ้นอยู่กับรุ่น โดยรุ่นบัสบาร์แยก SDEL112X12RCBO63T มาพร้อมเมนกันไฟดูด RCBO ขนาด 63A 30mA ส่วนรุ่นบัสบาร์เดี่ยว SDEL124T ต้องเลือกเมนเบรกเกอร์และเบรกเกอร์ลูกย่อยเพิ่มเติม
บัสบาร์แยกช่วยลดปัญหาไฟดับทั้งบ้านได้หรือไม่
ช่วยได้ในบางกรณี เพราะบัสบาร์แยกแบ่งวงจรออกเป็นกลุ่ม หากเกิดไฟรั่ว อุปกรณ์ป้องกันอาจตัดเฉพาะกลุ่มที่มีปัญหา ทั้งนี้ขึ้นอยู่กับการจัดวงจรและตำแหน่งของอุปกรณ์ป้องกันด้วย
สอบถามราคาและเลือกตู้คอนซูมเมอร์ยูนิตกับ SQD Group
SQD Group จำหน่ายอุปกรณ์ไฟฟ้าโรงงาน และอุปกรณ์ระบบไฟฟ้าสำหรับบ้าน รวมถึงตู้คอนซูมเมอร์ยูนิต Square D EL แบบบัสบาร์เดี่ยวและบัสบาร์แยก หากยังไม่แน่ใจว่าควรเลือกจำนวนช่องหรือรูปแบบใด สามารถส่งรายละเอียดระบบหรือแบบไฟฟ้าให้ทีมงานช่วยตรวจสอบเบื้องต้นได้
