"Molded Case Circuit Breaker (MCCB) เซอร์กิตเบรกเกอร์สวิตช์ตัดตอนอัตโนมัติ"
Molded Case Circuit Breaker (MCCB)
เซอร์กิตเบรกเกอร์เป็นอุปกรณ์ป้องกันระบบไฟฟ้าจากกระแสลัดวงจรและกระแสเกิน Overload ซึ่งไม่ว่าจเป็นการติดตั้งใหม่ หรือเปลี่ยนซ่อมบำรุงก็ตาม
ระบบที่ใช้เซอร์กิตเบรกเกอร์ในเมืองไทย จะใช้กะบระบบไฟฟ้าแบบ 3เฟส4สาย ซึ่งส่วนใหญ่แล้วคุณจะดึง 3 เฟสเพาเวอร์ ไปใช้ในอาคารพาณิชย์และโรงงานอุตสาหกรรม หรือ 1 เฟส Single Phase ไปใช้ในที่พักอาคาร ซึ่งในอาคารที่พักอาศัยที่ใช้แบบ 1 เฟสจะใช้เบรกเกอร์ลูกย่อย MCB ควบคู่กับตู้คอนซูเมอร์ ยูนิท แต่ในอาคารพาณิชย์กับโรงงานอุตสาหกรรมที่ใช้ไฟฟ้าแรงดันต่ำแบบไม่เกิน 690V และส่วนมากในประเทศไทยจะใช้อยู่ที่ 400V พวกเซอร์กิตเบรกเกอร์ในระบบนี้จะเป็นแบบ Molded Case Circuit Breaker (MCCB) หรือ Air Circuit Breaker (ACB) ที่ใส่ในตู้สวิตช์บอร์ด MDB (Main Distribution Board)
เซอร์กิตเบรกเกอร์ สวิตช์ ตัดตอนอัตโนมัติ Thermal Magnetic Type
- แบบ Thermal Magnetic ตามมาตรฐาน IEC 60947-2 ,NEMA AB1
- ขนาด 15-100 แอมแปร์ แบบ 1,2 และ 3 Pole
- มีขนาด Breaking Capacity ให้เลือกใช้ 7.5 , 10 , 15 , 25 และ 30 kA

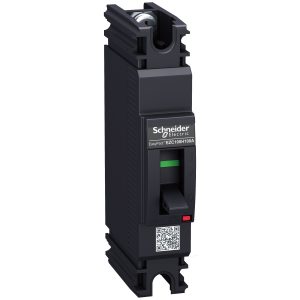

EasyPact EZC™
เซอร์กิตเบรกเกอร์ สวิตช์ ตัดตอนอัตโนมัติ (MCCB)
EZC100H : 25 kA ที่ 240 VAC
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100H1015 | 2,840.- |
| 20 | EZC100H1020 | |
| 25 | EZC100H1025 | |
| 30 | EZC100H1030 | 2,980.- |
| 40 | EZC100H1040 | |
| 50 | EZC100H1050 | |
| 60 | EZC100H1060 | |
| 75 | EZC100H1075 | |
| 80 | EZC100H1080 | |
| 100 | EZC100H1100 | 3,840.- |
EZC ชนิด 2 โพล ขนาดเฟรม 100 A (30 kA)
EZC100H : 30 kA ที่ 415 VAC
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100H2015 | 2,840.- |
| 20 | EZC100H2020 | |
| 25 | EZC100H2025 | |
| 30 | EZC100H2030 | |
| 40 | EZC100H2040 | |
| 50 | EZC100H2050 | |
| 60 | EZC100H2060 | 2,980.- |
| 75 | EZC100H2075 | |
| 80 | EZC100H2080 | |
| 100 | EZC100H2100 | 3,840.- |
EZC ชนิด 3 โพล ขนาดเฟรม 100 A (7.5 และ 10 kA)
EZC100B : 7.5 kA
EZC100F : 10 kA
ที่ 415 VAC
7.5kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100B3015 | 3,120.- |
| 20 | EZC100B3020 | |
| 25 | EZC100B3025 | |
| 30 | EZC100B3030 | 3,240.- |
| 40 | EZC100B3040 | |
| 50 | EZC100B3050 | |
| 60 | EZC100B3060 | 3,360.- |
10kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100F3015 | 3,600.- |
| 20 | EZC100F3020 | |
| 25 | EZC100F3025 | |
| 30 | EZC100F3030 | 3,720.- |
| 40 | EZC100F3040 | |
| 50 | EZC100F3050 | |
| 60 | EZC100F3060 | 4,910.- |
| 75 | EZC100F3075 | |
| 80 | EZC100F3080 | |
| 100 | EZC100F3100 | 5,160.- |
EZC ชนิด 3 โพล ขนาดเฟรม 100 A (15 และ 30 kA)
EZC100N : 15 kA
EZC100H : 30 kA
ที่ 415 VAC
15kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100N3015 | 5,880.- |
| 20 | EZC100N3020 | |
| 25 | EZC100N3025 | |
| 30 | EZC100N3030 | 5,990.- |
| 40 | EZC100N3040 | |
| 50 | EZC100N3050 | |
| 60 | EZC100N3060 | 6,110.- |
| 75 | EZC100N3075 | |
| 80 | EZC100N3080 | |
| 100 | EZC100N3100 | 6,360.- |
10kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 15 | EZC100H3015 | 6,960.- |
| 20 | EZC100H3020 | |
| 25 | EZC100H3025 | |
| 30 | EZC100H3030 | 7,070.- |
| 40 | EZC100H3040 | |
| 50 | EZC100H3050 | |
| 60 | EZC100H3060 | 7,310.- |
| 75 | EZC100H3075 | |
| 80 | EZC100H3080 | |
| 100 | EZC100H3100 | 7,450.- |
EZC ชนิด 2 โพล ขนาดเฟรม 250 A (36kA)
EZC250H : 36 kA
ที่ 415 VAC
36kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 100 | EZC250H2100 | 11,800.- |
| 125 | EZC250H2125 | 12,000.- |
| 150 | EZC250H2150 | |
| 160 | EZC250H2160 | |
| 175 | EZC250H2175 | 16,600.- |
| 200 | EZC250H2200 | |
| 225 | EZC250H2225 | |
| 250 | EZC250H2250 | 19,200.- |
EZC ชนิด 3 โพล ขนาดเฟรม 250 A (18 , 25 และ 36kA)
EZC250F : 18 kA
EZC250N : 25 kA
ที่ 415 VAC
18kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 100 | EZC250F3100 | 9,230.- |
| 125 | EZC250F3125 | |
| 150 | EZC250F3150 | |
| 160 | EZC250F3160 | |
| 175 | EZC250F3175 | 10,900.- |
| 200 | EZC250F3200 | |
| 225 | EZC250F3225 | |
| 250 | EZC250F3250 | 12,200.- |
25kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 100 | EZC250N3100 | 13,300.- |
| 125 | EZC250N3125 | |
| 150 | EZC250N3150 | 13,600.- |
| 160 | EZC250N3160 | |
| 175 | EZC250N3175 | 13,700.- |
| 200 | EZC250N3200 | |
| 225 | EZC250N3225 | |
| 250 | EZC250N3250 |
36kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 100 | EZC250H3100 | 14,300.- |
| 125 | EZC250H3125 | 14,500.- |
| 150 | EZC250H3150 | |
| 160 | EZC250H3160 | |
| 175 | EZC250H3175 | 19,200.- |
| 200 | EZC250H3200 | |
| 225 | EZC250H3225 | |
| 250 | EZC250H3250 | 20,000.- |
EZC ชนิด 3 โพล ขนาดเฟรม 400 A (36 และ 50kA)
EZC400N : 36 kA
EZC400H : 50 kA
ที่ 415 VAC
36kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 320 | EZC400N3320N | 30,000.- |
| 350 | EZC400N3350N | |
| 400 | EZC400N3400N |
50kA
| Ampere Rating พิกัดกระแส | Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| 320 | EZC400H3320N | 30,500.- |
| 350 | EZC400H3350N | |
| 400 | EZC400H3400N |
EasyPact EZC™
EasyBox
กล่องใส่ EasyPact เซอร์กิตเบรกเกอร์ เหมาะสำหรับติดตั้งใช้งานในอาคาร สามารถใช้งานร่วมกับ EasyPact เซอร์กิตเบรเกอร์ ขนาด 100 แอมป์เฟรม ขนาด 1 Pole, 2 Pole และ 3 Pole , 240/415 VAC
| Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| EZBOX100 | 1,730.- |
อุปกรณ์ประกอบสำหรับเบรกเกอร์ รุ่น EZC100
| Description | Catalog No. | Unit Price ราคา/หน่วย (บาท) | |
| Auxiliary Switch แสดงสถานะของเบรกเกอร์ | Auxiliary switch (AX) | EZAUX10 | 2,350.- |
| Alarm switch (AL) | EZAUX01 | 2,350.- | |
| Auxiliary switch/Alarm switch(AX/AL) | EZAUX11 | 4,420.- | |
| Shunt Trip (SHT) ชั้นทริป | AC 50/60 Hz. 200-277 VAC | EZASHT200AC | 3,370.- |
| Under Voltage Release (UVR) อุปกรณ์สั่งปลดวงจร เมื่อแรงดัน ของระบบต่ำกว่าค่าที่กำหนดไว้ | AC 50/60 Hz. 200-240 VAC | EZAUVR200AC | 4,840.- |
อุปกรณ์เสริมสำหรับเบรกเกอร์ รุ่น EZC100
| Description | Catalog No. | Unit Price ราคา/หน่วย (บาท) | |
| Din Rail Adaptor | EZADINR | 477.- | |
| Terminal Shield | EZATSHD3P | 485.- | |
| 3-pole only | (1 ชุด 2 ชิ้น) | ||
| Cable Lug | |||
| 50A (set of 2) | (1 ชุด 2 ชิ้น) | EZALUG0502 | 605.- |
| 50A (set of 3) | (1 ชุด 3 ชิ้น) | EZALUG0503 | 850.- |
| 100A (set of 2) | (1 ชุด 2 ชิ้น) | EZALUG1002 | 605.- |
| 100A (set of 3) | (1 ชุด 3 ชิ้น) | EZALUG1003 | 735.- |
| Padlock Device | EZALOCK | 247.- | |
| Phase Barrier (set of 2) | (1 ชุด 2 ชิ้น) | EZAFASB2 | 247.- |
อุปกรณ์ประกอบสำหรับเบรกเกอร์ รุ่น EZC250
| Description | Catalog No. | Unit Price ราคา/หน่วย (บาท) | |
| Auxiliary Switch แสดงสถานะของเบรกเกอร์ | Auxiliary switch (AX) | EZEAX | 2,530.- |
| Alarm switch (AL) | EZEAL | 2,650.- | |
| Auxiliary switch/Alarm switch(AX/AL) | EZEAXAL | 2,760.- | |
| Shunt Trip (SHT) ชั้นทริป | AC 50/60 Hz. 200-277 VAC | EZESHT200AC | 4,070.- |
| Under Voltage Release (UVR) อุปกรณ์สั่งปลดวงจร เมื่อแรงดัน ของระบบต่ำกว่าค่าที่กำหนดไว้ | AC 50/60 Hz. 200-240 VAC | EZEUVR200AC | 9,650.- |
อุปกรณ์เสริมสำหรับเบรกเกอร์ รุ่น EZC100
| Description |
Catalog No. | Unit Price ราคา/หน่วย (บาท) |
| Terminal Shield (250A 3 pcs) | EZETSHD3P | 530.- |
| Cable Lug | EZELUG2503 | 1,490.- |
| Spreaders | EZESPDR3P | 1,070.- |
| Straight Extensions | EZETEX | 920.- |
| Padlock Device | EZELOCK | 253.- |
| Phase Barrier (set of 2) | EZEFASB2 | 253.- |
