Square D Classic+ Consumer units
Previous
Next
Description
Highlights
Download PDF
Description
ตู้สำหรับอุปกรณ์ควบคุมไฟฟ้า 1 เฟส 2 สาย 240 โวลท์ พร้อมกราวด์บาร์ (GND)
ตู้สแควร์ดี รุ่นคลาสสิค พลัส ดีไซน์ยอดเยี่ยม ทนทาน แข็งแกร่ง ปลอดภัยด้วยการออกแบบ และทดสอบ ตามมาตรฐาน IEC 61439-1 , IEC 61439-3 และ มอก. 1436-2540 เหมาะสำหรับการติดตั้งสำหรับบ้านพักอาศัย ห้องชุด หรืออาคารพาณิชย์ ทุกรูปแบบ ทนกระแสลัดวงจรได้ถึง 10 kA รองรับทุกการใช้งานแบบปลั๊กออน (Plug On)
- ลักษณะการติดตั้ง : ยึดติดกับผนัง
- ระดับการป้องกันฝุ่นและน้ำ : IP 4X
- ระดับการทนแรงกระแทก : IK 08
- สีของสินค้า : สีขาว (RAL9003)
- ทำจากวัสดุ : เหล็ก
Highlights
จุดเด่นของระบบปลั๊กออน
ที่สุด…ของความปลอดภัยระดับโลกด้วยระบบปลั๊กออน (Plug-On) จากชไนเดอร์ อิเล็คทริค
•เทคโนโลยี ปลั๊กออน จากอเมริกา ปลอดภัยสูงสุดกรณีเกิดการลัดวงจร หรือ Short Circuit จะเกิดสนามแม่เหล็กเหนี่ยวนำดูดคลิปขาหนีบของตัว เบรกเกอร์ให้จับยึดแท่งบัสบาร์ให้สนิทมากยิ่งขึ้น ช่วยลดโอกาสการเกิดการอาร์ค (Arc) ซึ่งจะทำให้เบรคเกอร์หลอมละลายหรือเสียหายได้
• สะดวกติดตั้งง่าย และรองรับผลิตภัณฑ์ในกลุ่ม สแควร์ ดี ได้ทุกชนิดไม่ว่าจะเป็น เมนเบรกเกอร์กันดูด ลูกย่อยเบรกเกอร์กันดูด และ เสิร์จ สแควร์ดี ป้องกันแรงดันส่วนเกินจากฟ้าผ่า รวมทั้งลูกย่อยและเมนเบรกเกอร์ สแควร์ ดี ทุกรุ่น
• ประหยัดเวลาและค่าใช้จ่าย ใช้เวลาเพียงสั้นๆ อีกทั้งยังไม่ต้องร้อยสายไฟ เพิ่มเติมเหมือนกับระบบรางสไลด์ (DIN-Rail) ให้ยุ่งยาก
• ช่วยลดความผิดพลาดในการประกอบ และติดตั้งลูกย่อยเซอร์กิตเบรกเกอร์ เพราะรูปแบบของปลั๊กออนบัสบาร์ที่เข้าใจได้ง่าย
Download PDF
ทำไม ถึงต้องเลือกใช้ระบบ PLUG-ON
• เป็นมาตรฐานที่มีการใช้งานอย่างแพร่หลายทั้งในประเทศไทย และสหรัฐอเมริกา
• ติดตั้งได้เร็วขึ้น 50% เมื่อเปรียบเทียบกับการติดตั้งแบบราง
• คลิปขาหนีบปรับเข้าหาเซอร์กิตเบรกเกอร์โดยอัตโนมัติ
• กรณีเกิดการลัดวงจรจะเกิดสนามแม่เหล็กเหนี่ยวนำดูดคลิปขาหนีบของตัวเบรกเกอร์ ช่วยลดโอกาสการเกิดอันตรายจากการอาร์ค ซึ่งจะทำให้เบรคเกอร์หลอมละลายหรือเสียหายได้
• ประหยัดค่าใช้จ่ายในการติดตั้ง และสะดวกแก่การปรับเปลี่ยนแก้ไข
Consumer Units Single Bus
- ผ่านการรับรองมาตรฐาน IEC 61439 , TIS 1436-2540
- ระบบเชื่อมต่อแบบ “Plug On”
- 240 V – 50/60 Hz
- การทนกระแสลัดวงจร 10 KA
- ระดับการป้องกัน IP 4X

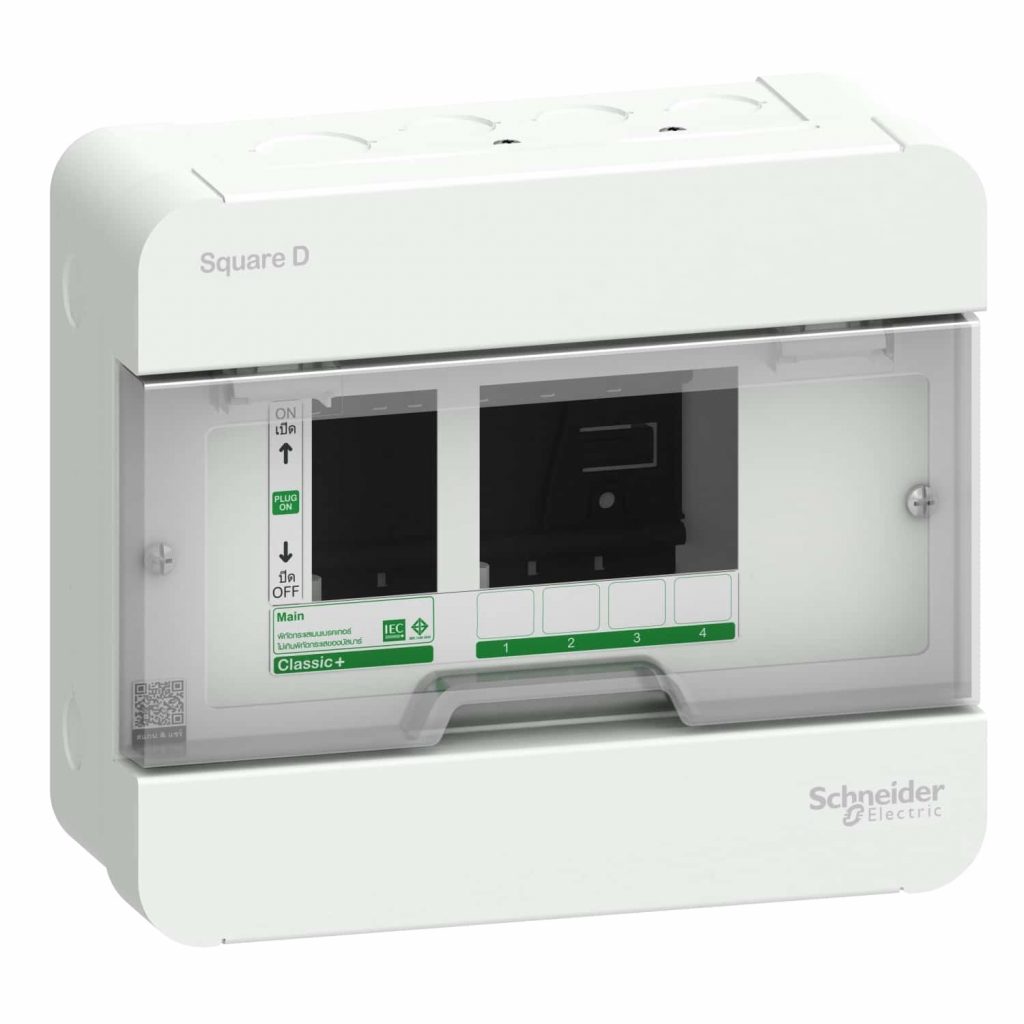

จำนวนวงจรย่อย 4 ช่อง
S9HCL14
2,940.-
( ราคาตู้เปล่า )
จำนวนวงจรย่อย 6 ช่อง
S9HCL16
3,240.-
( ราคาตู้เปล่า )

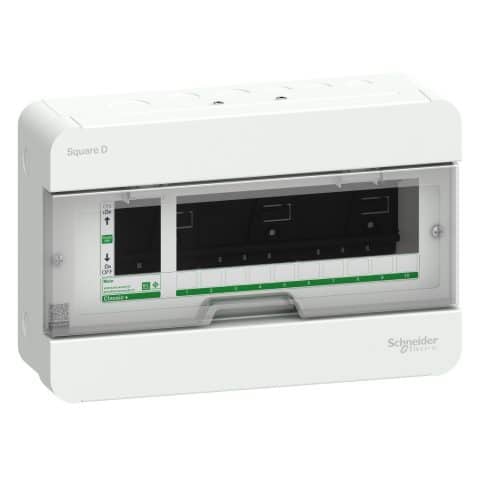

จำนวนวงจรย่อย 10 ช่อง
S9HCL110
3,660.-
( ราคาตู้เปล่า )
จำนวนวงจรย่อย 14 ช่อง
S9HCL114
4,140.-

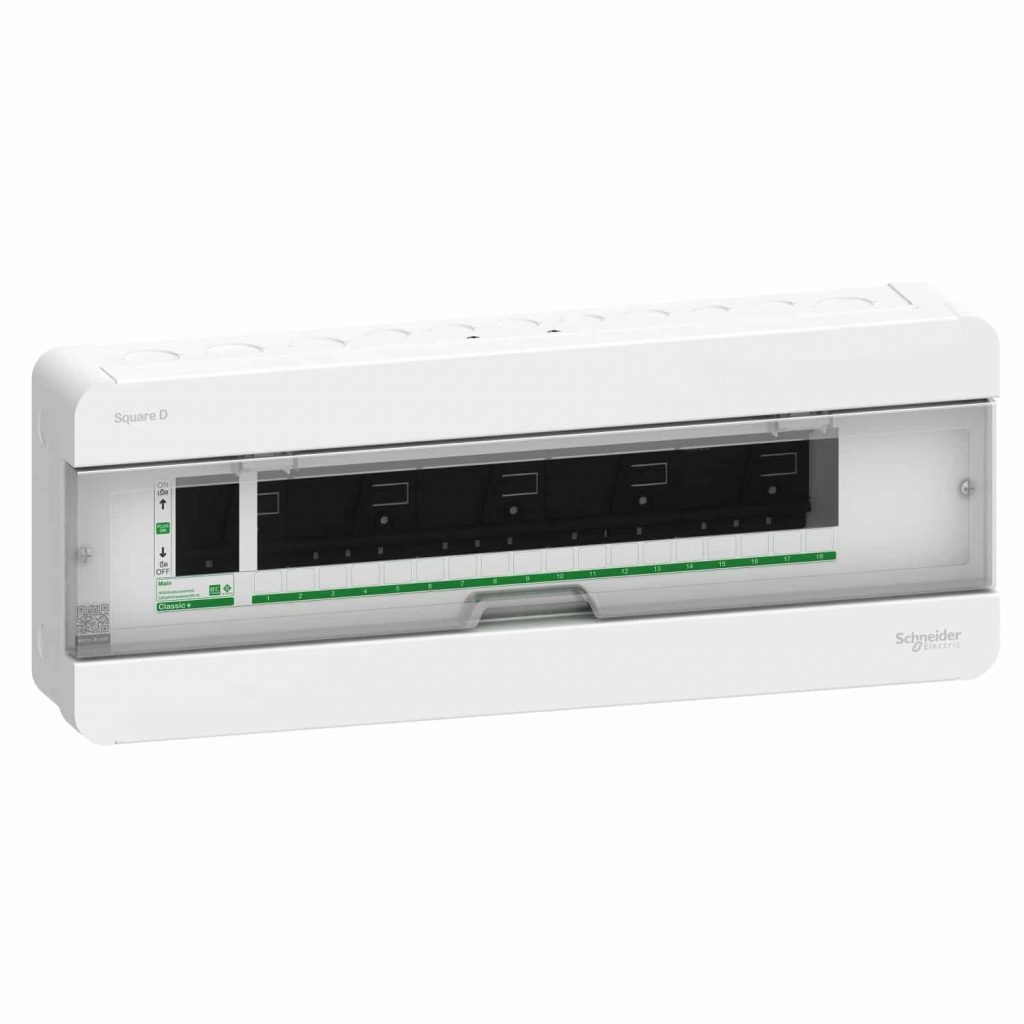

จำนวนวงจรย่อย 18 ช่อง
S9HCL118
4,680.-
( ราคาตู้เปล่า )
Consumer Units Split Bus
- ผ่านการรับรองมาตรฐาน IEC 61439 , TIS 1436-2540
- ระบบเชื่อมต่อแบบ “Plug On”
- 240 V – 50/60 Hz
- การทนกระแสลัดวงจร 10 KA
- ระดับการป้องกัน IP 4X
- ประหยัด ปลอดภัย ไฟไม่ดับทั้งบ้าน มาพร้อมกับกันดูด ไม่ต้องซื้อแยก แยกการป้องกันเฉพาะกลุ่มวงจรเสี่ยง
- ตัดทันที ที่เกิดไฟดูด ไฟรั่ว ภายใน 0.04 วินาที
จำนวนวงจรย่อย 4+4 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB40A30mA
S9HCL14X4R40
6,660.-
( ราคาพร้อมเบรกเกอร์กันดูด )

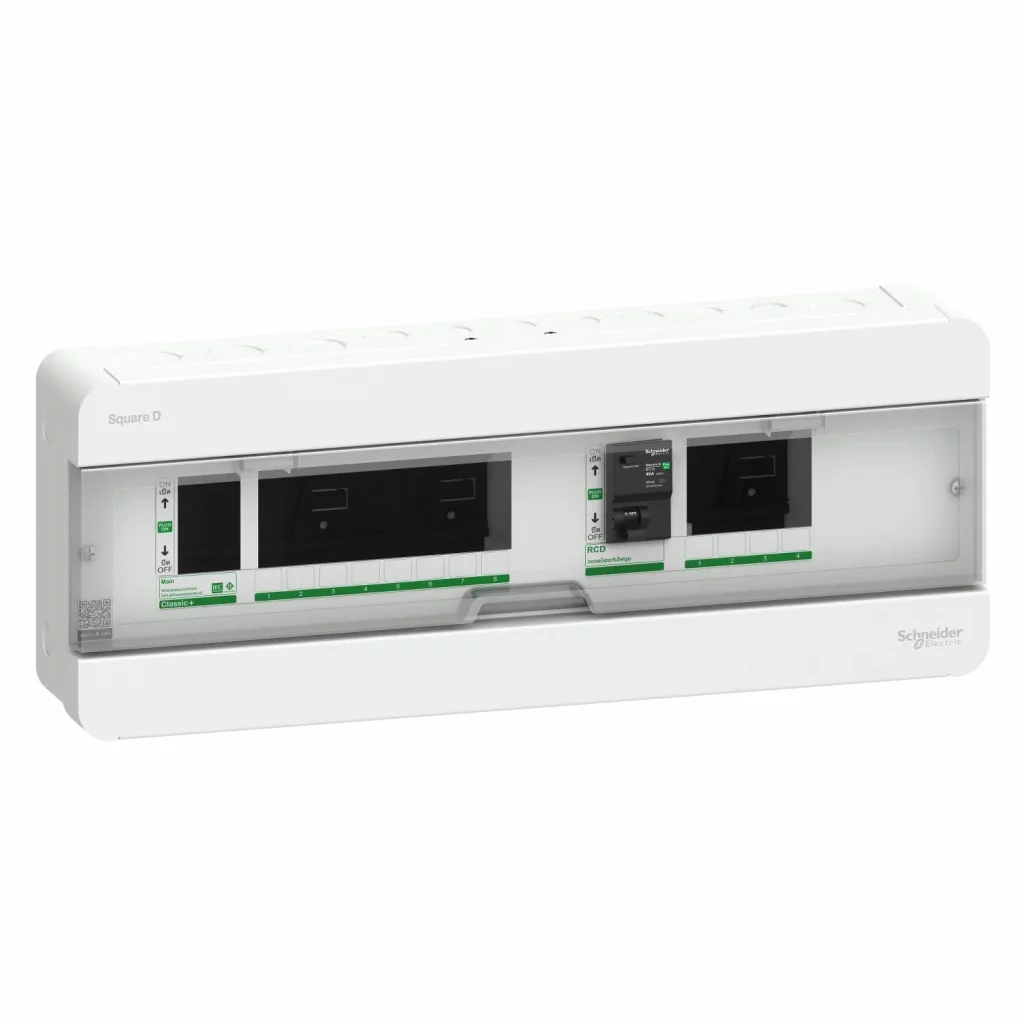

จำนวนวงจรย่อย 8+4 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB40A30mA
S9HCL18X4R40
7,200.-
( ราคาพร้อมเบรกเกอร์กันดูด )

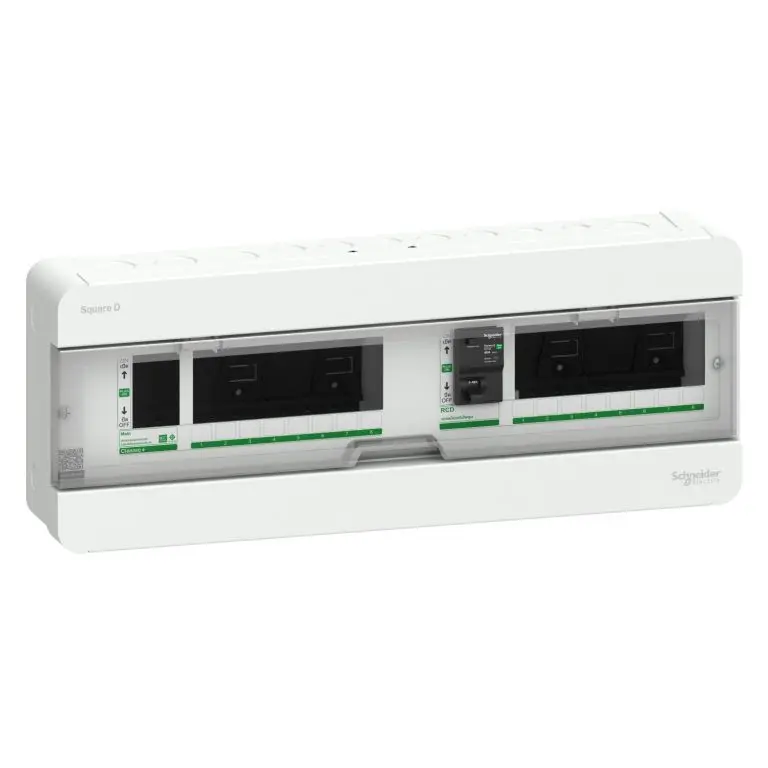

จำนวนวงจรย่อย 8+8 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB40A30mA
S9HCL18X8R40
7,800.-
( ราคาพร้อมเบรกเกอร์กันดูด )
จำนวนวงจรย่อย 4+4 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB63A30mA
S9HCL14X4R63
6,660.-
( ราคาพร้อมเบรกเกอร์กันดูด )
จำนวนวงจรย่อย 8+4 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB63A30mA
S9HCL18X4R63
7,200.-
( ราคาพร้อมเบรกเกอร์กันดูด )
จำนวนวงจรย่อย 8+8 ช่อง
พร้อมอุปกรณ์กันไฟดูด RCCB63A30mA
S9HCL18X8R63
7,800.-
( ราคาพร้อมเบรกเกอร์กันดูด )
*RCCB คือ เครื่องตัดไฟรั่วที่ไม่สามารถตัดกระแสลัดวงจรและโหลดเกินได้ จึงต้องใช้ร่วมกับเบรกเกอร์ด้วยทุกครั้ง
อุปกรณ์เสริม สำหรับตู้คอนซูมเมอร์ยูนิต
Filler Plate สำหรับอุดช่องว่าง
จำนวน 1 ช่อง
75022-900-01-TSELL
40.-
Terminal Lug ขนาดใหญ่ สำหรับขนาดสายไฟ 30-50 ตร.มม.
SDALUG50
276.-
