EV Charger : Schneider Charge
มาตรฐาน
– EN 61851-1 Ed3.0 (2019)
– EN 61000-6-1
– EN 61000-6-3
– IEC 61851-21-2

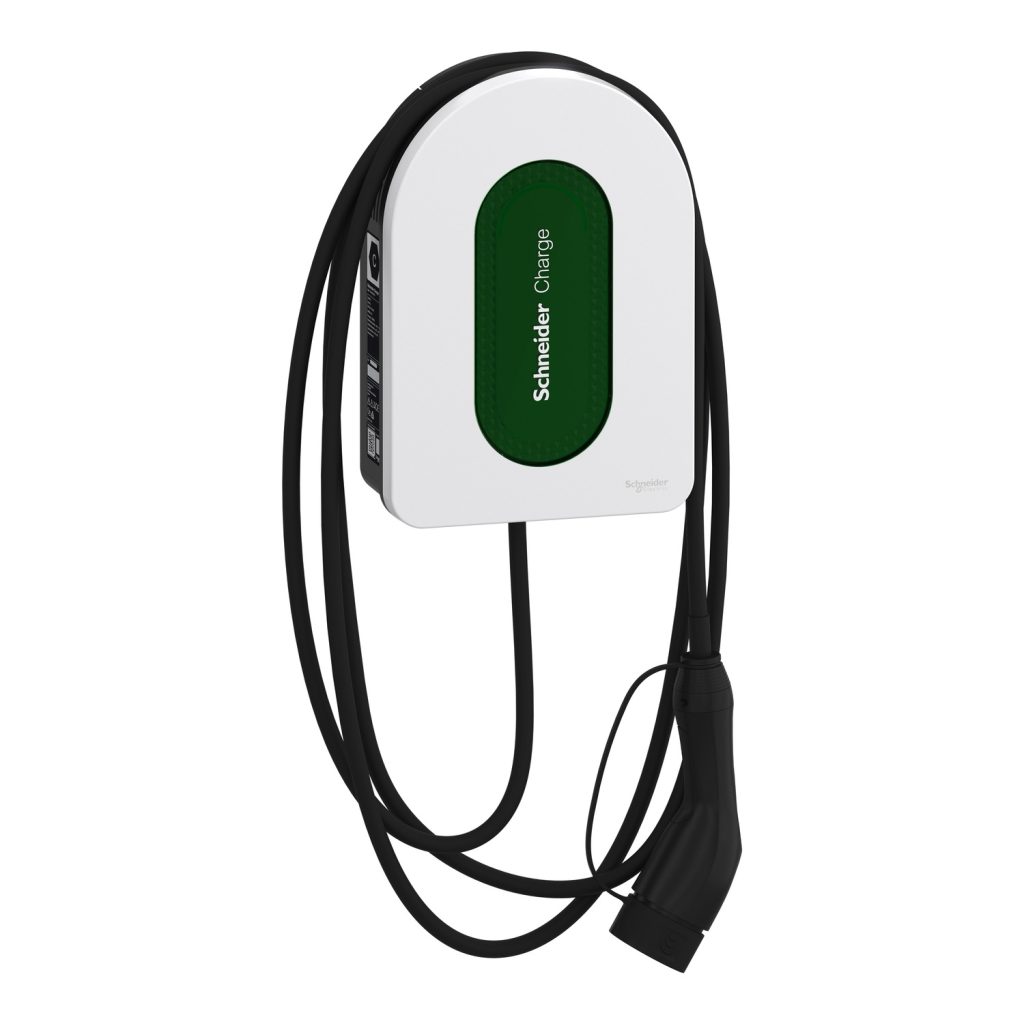

เครื่องชาร์จรถยนต์ไฟฟ้า Schneider Charge
เครื่องชาร์จสำหรับบ้านพักที่อยู่อาศัย สั่งการผ่านแอปพลิเคชั่น มีให้เลือกทั้งแบบ 7.4/11/22 kW ตามความเหมาะสมของรถไฟฟ้า มีสายชาร์จให้เลือกหลายความยาว
• กระแสไฟชาร์จสูงสุดสามารถปรับได้ตั้งแต่ 6 A ถึง 32 A
• เต้ารับ Type 2 มาพร้อมฝาปิดกันน้ำ
• เลือกได้ทั้งแบบชนิดเต้ารับ Type 2 (แยกสาย) และชนิดพร้อมสาย Type 2 (5 ม. หรือ 7ม.)
ข้้อมูลทางไฟฟ้า
• 230 V +/- 10% ไฟฟ้า 1 เฟส – 50-60 Hz อุปกรณ์ชาร์จ 7.4 กิโลวัตต์
• 400 V +/- 10% ไฟฟ้า 3 เฟส – 50-60 Hz สำาหรับอุปกรณ์ 11 กิโลวัตต์/22 กิโลวัตต์
• พร้อมอุปกรณ์ป้องกันภัายใน: ตัวกรองกระแสตรง 6 mA
• ระบบสายดินที่เหมาะสม: TT, TN-S, TN-C-S, IT/TT ที่ไม่มีค่าเป็นกลาง (230 V AC เท่านั้น)
ลักษณะทั่วไป
– ระดับการป้องกันน้ำและฝุ่น IP55
– ระดับการป้องกันการกระแทก IK10
ขนาด
• รุ่นพร้อมสายชาร์จ: 352x244x107 มม.
• รุ่นเต้ารับ T2S : 352x244x117 มม.
การเชื่่อมต่อ
• ติดตั้งผ่านแอพพลิเคชั่น e Setup
• เชื่อมต่อกับแอพโทรศัพท์ สำาหรับใช้งานในบ้าน
• เชื่อมต่อ OCPP 1.6 JSON
| รายละเอียดสินค้า | ความยาวสาย | กำลังไฟ | เฟส | รหัสสินค้า | ชื่อสินค้า | ราคา (บาท) |
Schneider Charge 7.4 kW | 5 เมตร | 7.4 kW | 1เฟส – 32A | EVH5A07N2C5 | Schneider Charge 7,4KW 1P+N 5M Cable | 49,000.- |
| Schneider Charge 11 kW | 5 เมตร | 11 kW | 3 เฟส – 16A | EVH5A11N2C5 | Schneider Charge 11KW 3P+N 5M Cable | 51,000.- |
| Schneider Charge รุ่น 22 kW ชนิดแยกสาย | – | 22 kW | 3 เฟส – 32A | EVH5A22N2S | Schneider Charge 22KW 1P/3PN T2S | 51,000.- |
| Schneider Charge 7.4 kW | 7 เมตร | 7.4 kW | 1เฟส – 32A | EVH5A07N2C7 | Schneider Charge 7,4KW 1P+N 7M Cable | ติดต่อเจ้าหน้าที่ |
| Schneider Charge 11 kW | 7 เมตร | 11 kW | 3 เฟส – 16A | EVH5A11N2C7 | Schneider Charge 11KW 3P+N 7M Cable | ติดต่อเจ้าหน้าที่ |

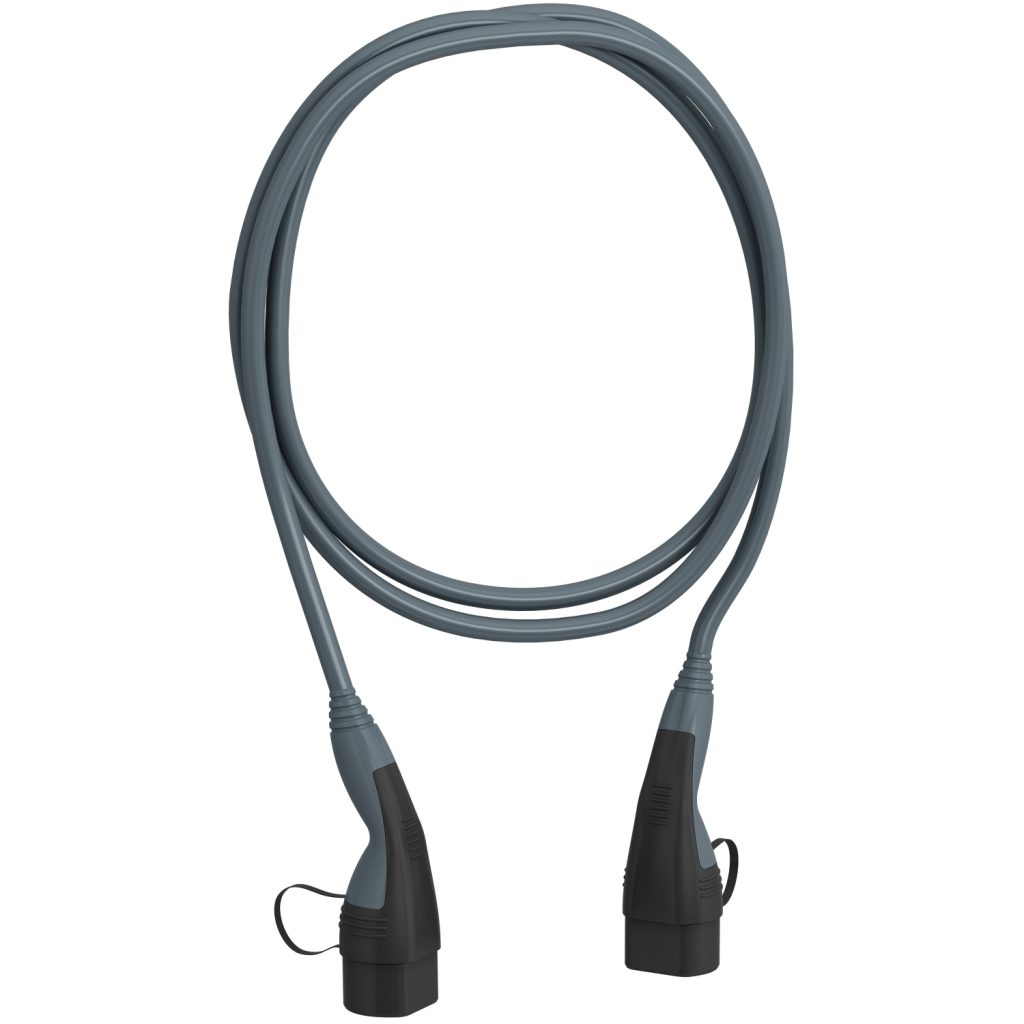

ตัวเลือกสำหรับสายชาร์จ : Schneider Charge
| รายละเอียดสินค้า | รหัสสินค้า | ชื่อสินค้า | ราคา(บาท) |
| สายชาร์จ สำหรับ Schneider Charge 22kW ความยาว 5 เมตร | EVP1CNS32322 | EVP1CNS32322 CHARGING CABLE 32A 3-PHASE | 40,600.- |
EV Charger : Schneider Charge Pro
มาตรฐานความปลอดภัย
• IEC/EN 61851-1IEC 61439-7
• IEC 62955
• EN/IEC 61851-21-2
• EN/IEC 61000-6-1
• EN/IEC 61000-6-2
• EN/IEC 61000-6-3
• EN/IEC 61000-6-4
• E.V. READY 2.0A
• EN 301489-1
• EN 301489-3
• EN 301489-17
• EN 301489-52
• EN 301511
• EN 301908-1
• EN 301908-2
• EN 301908-13
• EN 300328
• EN 300330
• EN/IEC 62311

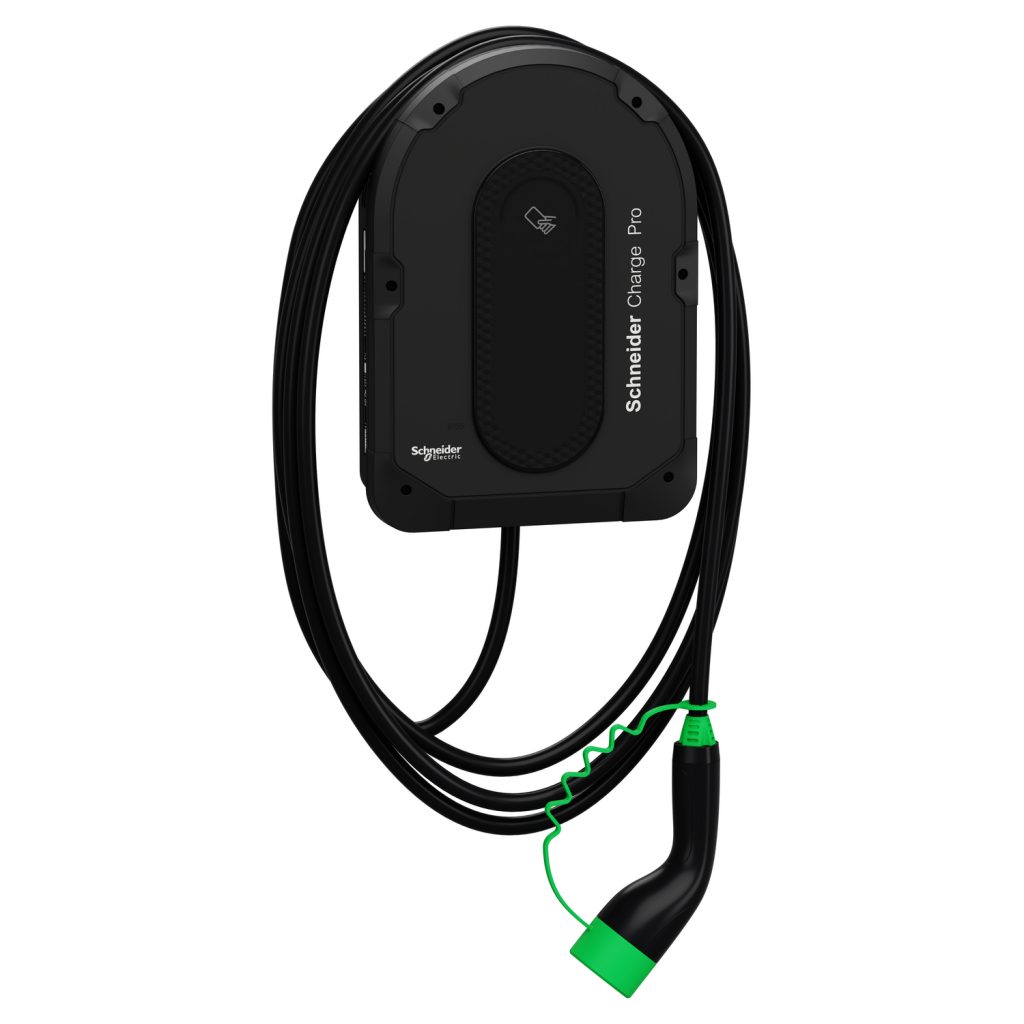

Schneider Charge Pro
เครื่องชาร์จที่ถูกออกแบบมาสำาหรับการตั้งสถานีชาร์จสาธารณะ มาพร้อมความยาวสาย 7 เมตรและฟังก์ชันปรับลดกำลังไฟได้ตั้งแต่ 7.4kW – 22kW ในเครื่องเดียว ชาร์จด้วยความเร็วสูงสุดที่รถยนต์ไฟฟ้ารับได้ แม้จะเป็นรถยนต์ที่รองรับไฟสามเฟส
ข้อมูลทางไฟฟ้า
• 230 V +/- 10% ไฟฟ้า 1 เฟส – 50-60 Hz อุปกรณ์ชาร์จ 7.4 กิโลวัตต์
• 400 V +/- 10% ไฟฟ้า 3 เฟส – 50-60 Hz สำาหรับอุปกรณ์ 11 กิโลวัตต์/22 กิโลวัตต์
• พร้อมอุปกรณ์ป้องกันภัายใน: ตัวกรองกระแสตรง 6 mA
• ระบบสายดินที่เหมาะสม: TT, TN-S, TN-C-S, IT/TT ที่ไม่มีค่าเป็นกลาง (230 V AC เท่านั้น)
ลักษณะทั่วไป
• มาตรฐานระดับการป้องฝุ่นและน้ำา: IP55
• ความสามารถการรองรับการกระแทก: IK10
• ติดตั้งได้ทั้งบนผนัง และ บนขาตั้ง
ขนาด
• รุ่นพร้อมสายชาร์จ: 292 x 418 x 119 mm
• น้ำาหนัก: 7.6 kg
การเชื่อมต่อ
• ใช้ร่วมกับบัตร RFID Mifare
• ใช้ร่วมกับแอพพลิเคชั่นเก็บค่าบริการชาร์จไฟ 3rd Party
• เชื่อมต่อ OCPP 1.6 JSON
• การเชื่อมอินเตอร์เน็ตผ่าน Wi-Fi และสายแลน
• เชื่อมต่อกับสาย Ethernet ได้ 2 ช่อง (รองรับการเชื่อมต่อแบบ Star และ Daisy Chain)
ฟังก์ชั่นเสริม
• การเชื่อมอินเตอร์เน็ตผ่านซิม 4G
• มิเตอร์แบบมีหน้าจอแสดงผล
เครื่องชาร์จรถยนต์ไฟฟ้า Schneider Charge
| รายละเอียดสินค้า | ความยาวสาย | กำลังไฟ | เฟส | รหัสสินค้า | output current | รองรับ | จอแสดงผล มิเตอร์ | ราคา (บาท) |
| Schneider Charge Pro 22kW | 7 เมตร | 7.4/11/22 kW | 1เฟส/3 เฟส+N* | EVB4S22NC0 | 32A | × | × | 61,680.- |
| EVB4S22NC0M | 32A | × | √ | 67,440.- | ||||
| EVB4S22NC0G | 32A | √ | × | 65,880.- | ||||
| EVB4S22NC0MG | 32A | √ | √ | 77,160.- |
*เชื่อมไฟ 3 เฟสสําหรับการใช้งาน 22kW หรือ 11kW หรือ เชื่อมไฟ 1 เฟส สําหรับการใช้งาน 7.4kW หรือต่ำกว่า
