Square D Miniature Circuit Breaker (MCB)

เซอร์กิตเบรกเกอร์ สำหรับคอนซูมเมอร์ยูนิต และโหลดเซ็นเตอร์

MCB มีใช้สำหรับติดตั้งในแผงจ่ายไฟ (panelboard) หรือแผงจ่ายไฟของที่อยู่อาศัย (Consumer Unit) เพื่อป้องกันระบบไฟฟ้าของบ้าน สำนักงาน หรืออุตสาหกรรม และสำหรับมาตรฐานที่ใช้ส่วนมากสำหรับ MCB จะเป็นมาตรฐาน IEC 60898

คุณสมบัติของ MCB มีดังนี้
     1. มีทั้ง 1,2 หรือ 3 ขั้ว
     2. มี AF  คือ 50 AF หรือ 63 AF
     3. มี IC ตั้งแต่ 3kA ถึง 10 kA
MCB ที่มีการป้องกันการลัดวงจรลงดิน (Ground Fault) เรียกว่า Residual Current Circuit Breaker (RCCB) หรือ Earth Leakage Circuit Breaker (ELCB) มีความไว 10mA , 30mA สำหรับป้องกันไฟดูด

QOVS Branch Breaker 6kA,10kA

Miniature Circuit Breaker ,เซอร์กิตเบรกเกอร์ , สำหรับคอมซูมเมอร์ยูนิท และ โหลดเซ็นเตอร์ , Circuit , Breaker for Consumer ,Unit&Load enter , ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

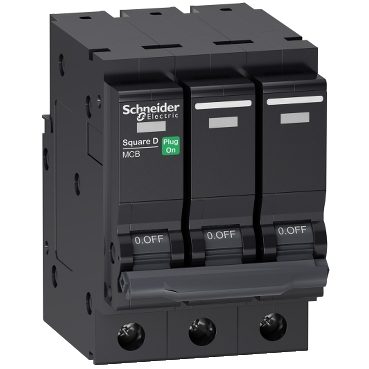

ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

QOvs Branch Breaker ตรงตามมาตรฐาน IEC 60898 ชนิด1 และ 3 Pole พิกัดทนกระแสลัดวงจร (IC) 6kA และ 10kA, 240/415 Volts สามารถใช้ติดต้งั กับ ตู้คอนซูมเมอร์ยูนิท และโหลดเซ็นเตอร์ เพื่อป้องกันกระแสไฟฟ้า ลัดวงจร (ไฟช็อต) และไฟฟ้าเกิน

Amp.
(แอมแปร์)
Catalog Number
รุ่น 1 โพล (1 Pole)
Unit Price
ราคา/หน่วย (บาท)
Catalog Number
รุ่น 3โพล (3 Pole)
Unit Price
ราคา/หน่วย (บาท)
10 QO110 VSC  6T ขนาด 6kA
237.-
QO310 VSC  6T

ขนาด 6kA
2,560.-

16 QO116 VSC  6T QO316 VSC  6T
20 QO120 VSC  6T QO320 VSC  6T
25 QO125 VSC  6T QO325 VSC  6T
32 QO132 VSC  6T QO332 VSC  6T
40 QO140 VSC  6T

ขนาด 6kA
535.-

QO340 VSC  6T ขนาด 6kA
3,130.-
50 QO150 VSC  6T QO350 VSC  6T
63 QO163 VSC  6T QO363 VSC  6T
10 QO110 VSC  10T ขนาด 10kA
575.-
QO310 VSC  10T ขนาด 10kA
2,900.-
16 QO116 VSC  10T QO316 VSC  10T
20 QO120 VSC  10T QO320 VSC  10T
25 QO125 VSC  10T O325 VSC  10T
32 QO132 VSC  10T QO332 VSC  10T
40 QO140 VSC  10T ขนาด 10kA
850.-
QO340 VSC  10T ขนาด 10kA
3,570.-
50 QO150 VSC  10T QO350 VSC  10T
63 QO160 VSC  10T QO363 VSC  10T

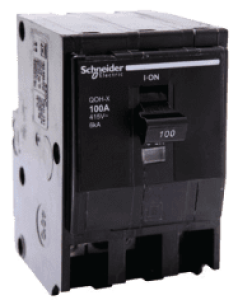

ลูกย่อย QOH-X ชนิด 1 และ 3 Pole 70-100A

QOH-X Branch Breaker ตรงตามมาตรฐาน IEC 61009 และ มอก.909-2548 ชนิด 1Pole พิกัดทนกระแสลัดวงจร (IC) 6kA และ  240/415 Vols (AC) สามารถใช้ติดตั้ง กับ ตู้คอนซูเมอร์ยูนิท และโหลดเซ็นเตอร์

ลูกย่อย QOH-X ชนิด 1 และ 3 Pole 10+100A , QOH-X Branch Breaker

Amp.
(แอมแปร์)
Catalog Number
รุ่น 1 โพล (1 Pole)
Unit Price
ราคา/หน่วย (บาท)
Catalog Number
รุ่น 3โพล (3 Pole)
Unit Price
ราคา/หน่วย (บาท)
70 QOH170X ขนาด 6kA
1,330.-
QOH370X

ขนาด 6kA
3,800.-

80 QOH180X QOH380X
100 QOH1100X QOH3100X

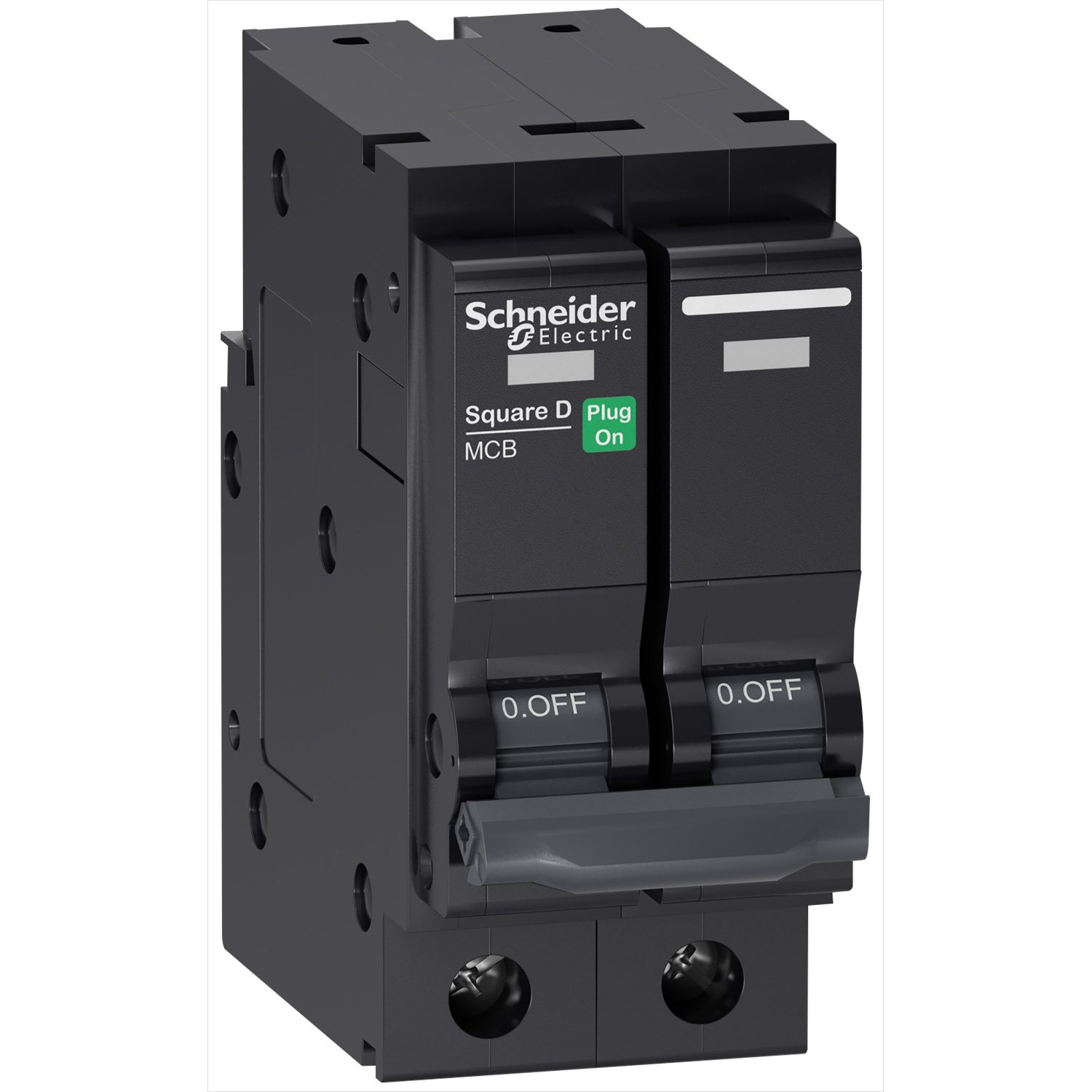

เมนเบรกเกอร์ QOvs ชนิด 2 Pole 10-63A
QOvs Main Breaker ตรงตามมาตรฐาน IEC 60898 ชนิด 2 Pole พิกัดทนกระแสลัดวงจร (IC) 10kA, 240 Volt (AC)สามารถใช้ติดตั้ง กับตู้คอนซูมเมอร์ยูนิท

เมนเบรกQเกอร์ QOvs ชนิด 2 Pole 10-63A ,เซอร์กิตเบรกเกอร์ , สำหรับคอมซูมเมอร์ยูนิท และ โหลดเซ็นเตอร์ , Circuit , Breaker for Consumer ,Unit&Load enter , ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

Detail of Protection
รายละเอียดการป้องกัน
Amp.
(แอมแปร์)
Catalog Number
รุ่น 2 โพล (2 Pole)
Unit Price
ราคา/หน่วย (บาท)

สวิตช์ตัดตอนอัตโนมัติ
ใช้ในการป้องกัน
1. กรพแสไฟฟ้าลัดวงจร [ไฟช็อต]

2. การใช้กระแสไฟฟ้าเกิน

16 QO216 VSC 10T 1,150.-
20 QO220 VSC 10T 1,210.-
32 QO232 VSC 10T
40 QO240 VSC 10T 1,540.-
50 QO250 VSC 10T
63 QO263 VSC 10T

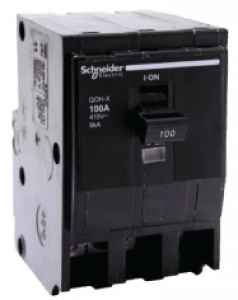

เมนเบรกเกอร์ QO-MBX ชนิด 2 Pole 70-100A
QO-MBX Main Breaker ตรงตามมาตรฐาน IEC 60947-2 ชนิด 2 Pole พิกัดทนกระแสลัดวงจร (IC) 10kA, 240 Volt (AC) สามารถใช้ติดต้งั กับตู้คอนซูมเมอร์ยูนิท

เมนเบรกเกอร์ QO-MBX ชนิด 2 Pole 70-100A ,เซอร์กิตเบรกเกอร์ , สำหรับคอมซูมเมอร์ยูนิท และ โหลดเซ็นเตอร์ , Circuit , Breaker for Consumer ,Unit&Load enter , ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

Detail of Protection
รายละเอียดการป้องกัน
Amp.
(แอมแปร์)
Catalog Number
รุ่น 2 โพล (2 Pole)
Unit Price
ราคา/หน่วย (บาท)

สวิตช์ตัดตอนอัตโนมัติ MBX
ใช้ในการป้องกัน
1. กระแสไฟฟ้าลัดวงจร [ไฟช็อต]

2. การใช้กระแสไฟฟ้าเกิน

70 QO270 MBXT

2,510.-

80 QO280 MBXT
700 QO2100MBXT

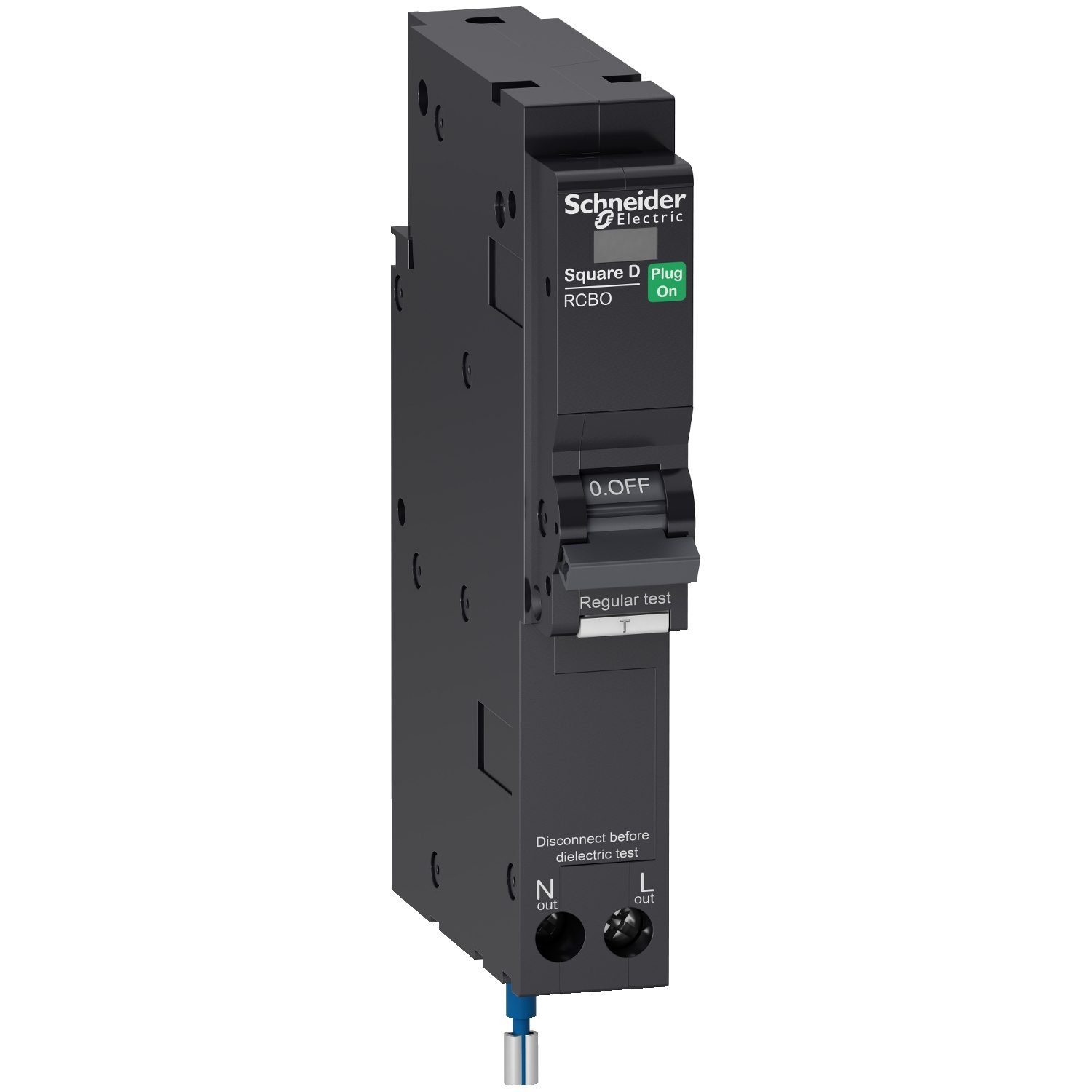

ลูกย่อย ป้องกันไฟดูด
RCBO Branch Breaker ตรงตามมาตรฐาน IEC 61009 และ มอก.909-2548 ชนิด 1Pole พิกัดทนกระแสลัดวงจร (IC) 6kA และ 10kA, 240 Vols (AC) สามารถใช้ติดตั้งกับ ตู้คอนซูเมอร์ยิูท และโหลดเซ็นเตอร์

ลูกย่อย ป้องกันไฟดูด,เซอร์กิตเบรกเกอร์ , สำหรับคอมซูมเมอร์ยูนิท และ โหลดเซ็นเตอร์ , Circuit , Breaker for Consumer ,Unit&Load enter , ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

Amp.
(แอมแปร์)
Catalog Number
รุ่น 1 โพล (1 Pole)
Unit Price
ราคา/หน่วย (บาท)
Catalog Number
รุ่น 3โพล (3 Pole)
Unit Price
ราคา/หน่วย (บาท)
10 QO110C06RCBO10 ขนาด 6kA
2,330.-
QO110C06RCBO30

ขนาด 6kA
2,330.-

16 QO116C06RCBO10 QO116C06RCBO30
20 QO120C06RCBO10 QO120C06RCBO30
32 QO132C06RCBO10 QO132C06RCBO30
40 QO140C06RCBO10 QO140C06RCBO30
50 QO150C06RCBO10 QO150C06RCBO30

ขนาด 10kA
3,780.-

QO110C10RCBO30

ขนาด 6kA
3,780.-

16 QO116C10RCBO10 QO116C10RCBO30
20 QO120C10RCBO10 QO120C10RCBO30
32 QO132C10RCBO10 QO132C10RCBO30

QO140C10RCBO30


QO150C10RCBO30

 0

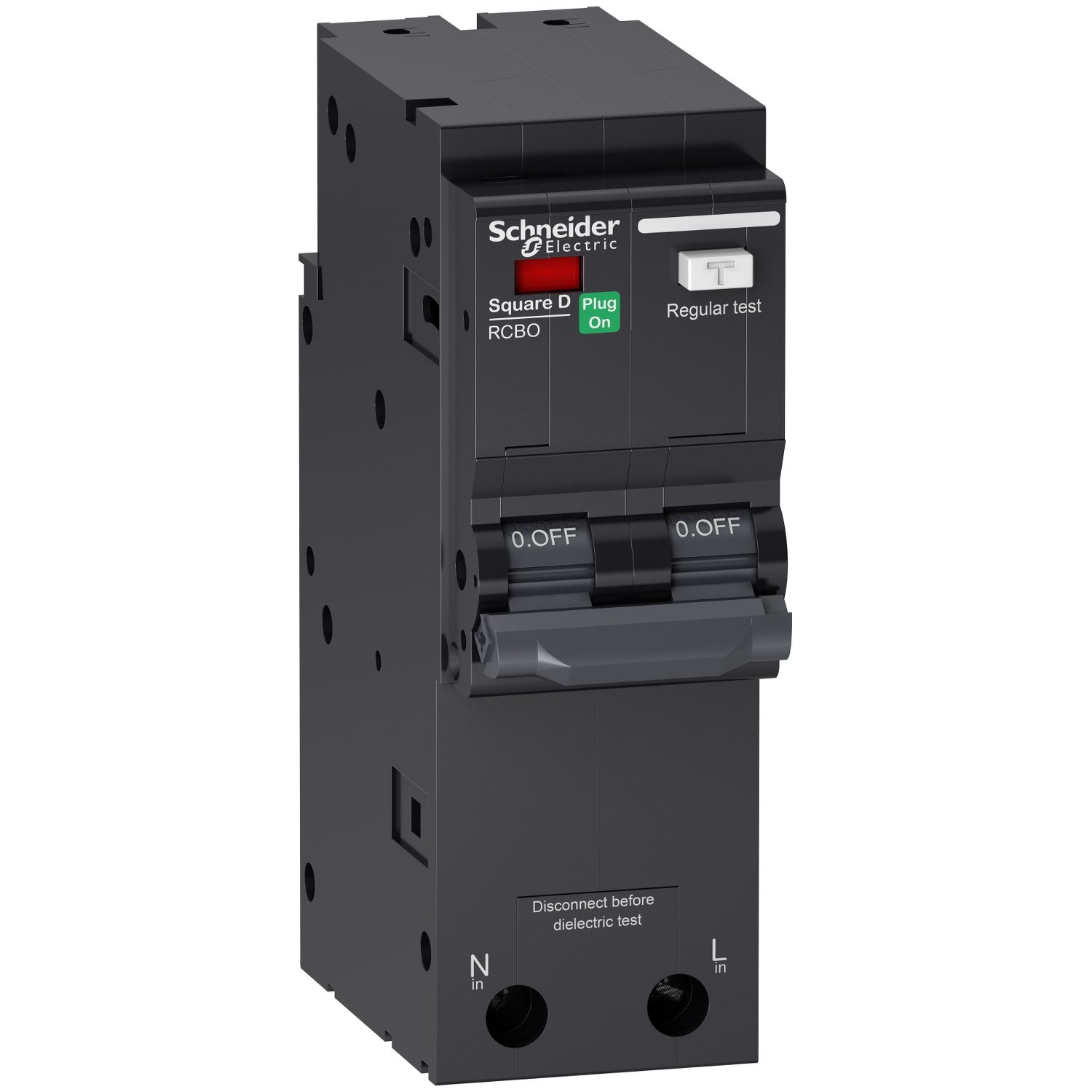

เมนเบรกเกอร์ป้องกันไฟรั่ว /ดูด

QOvsRCBO 2 Pole ตรงตามมาตรฐาน IEC 61009 และ มอก.909-2548 ชนิด 2 Pole พิกัดทนกระแสลัดวงจร (IC) 10kA, 240 Vols (AC) สามารถใช้ติดตั้ง กับ ตู้คอนซูเมอร์ยิูท และสามารถป้องกันได้ทั้งบ้าน

,ตัวแทนจำหน่าย , สินค้าSchneider , สายไฟฟ้า , YAZAKI , BCC , อุปกรณ์ไฟฟ้า ,เมนเบรกเกอรป้องกันไฟรั่ว-ดูด , สำหรับคอมซูมเมอร์ยูนิท และ โหลดเซ็นเตอร์ , Circuit , Breaker for Consumer ,Unit&Load enter , ลูกย่อย QOvs ชนิด 1 และ 3 Pole 10-63A

Amp.
(แอมแปร์)
Catalog Number
รุ่น
Unit Price
ราคา/หน่วย (บาท)
16 QO216C10RCBO30

4,380.-

20 QO220C10RCBO30
32 QO232C10RCBO30
40 QO240C10RCBO30
50 QO250C10RCBO30
63 QO263C10RCBO30

(ห้ามใช้กับเครื่องเชื่อมไฟฟ้า Welding Machine โดยเด็ดขาด)

Surge Protection Device : QOSPD20

อุปกรณ์ป้องกันเครื่องใช้ไฟฟ้า จากแรงดันฟ้าผ่า สำหรับคอนซูมเมอร์ยูนิท และโหลดเซ็นเตอร์

Surge Protection Device for Consumer Unit and Load Center

ตัวแทนจำหน่าย , สินค้าSchneider , สายไฟฟ้า , YAZAKI , BCC , อุปกรณ์ไฟฟ้า ,ลูกย่อย ป้องกันไฟดูด

Rate Discharge Current Catalog Number
รุ่น
Unit Price
ราคา/หน่วย (บาท)
20kA QOSPD20 3,850.-
