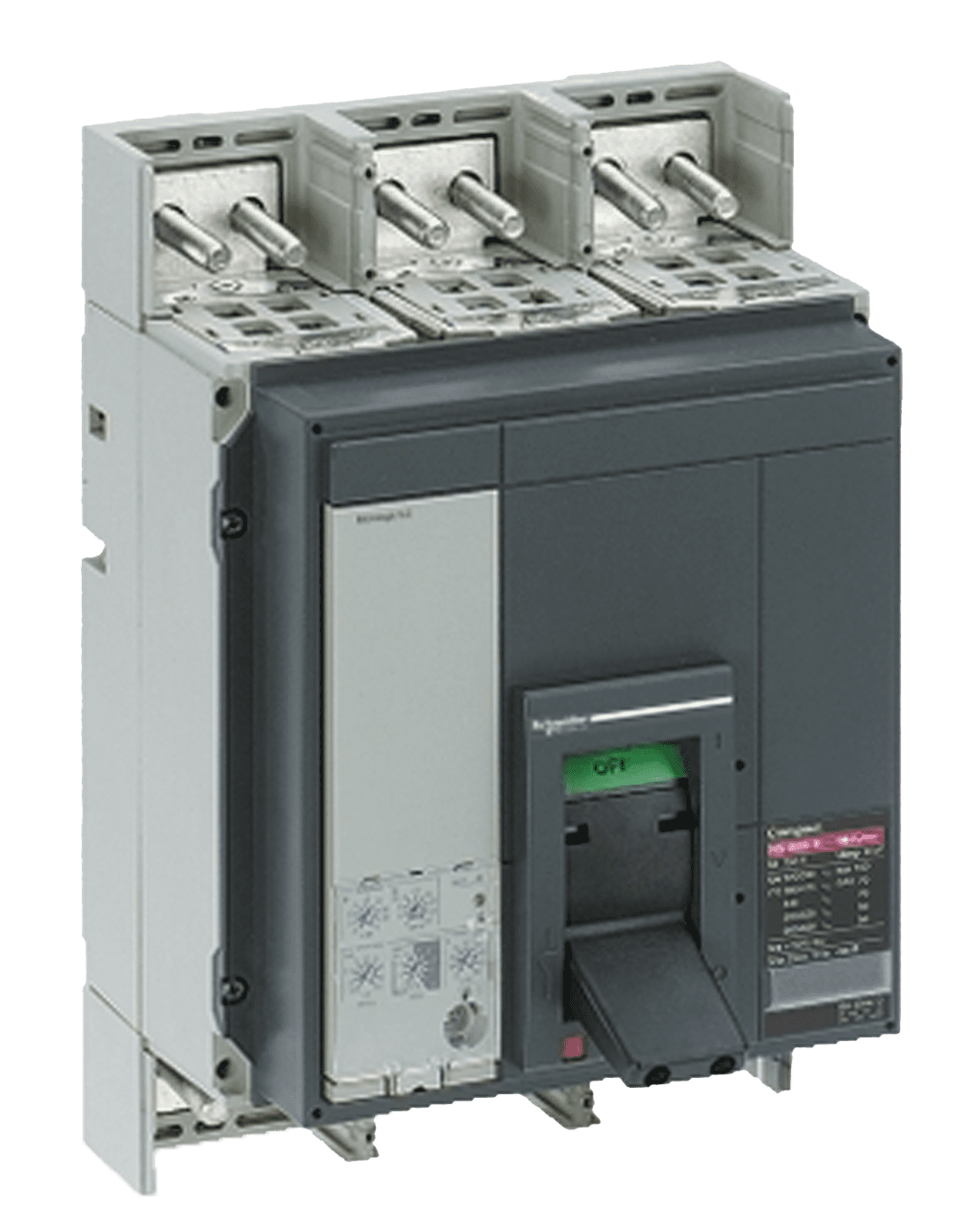

ComPact NS
Circuit-breakers, to protect lines carrying up to 3200 A
Circuit-breakers, to protect lines carrying up to 3200 A
ComPact NS is a range of molded case circuit breakers (MCCB) with embedded MicroLogic control units for built-in power & energy metering. The solution covers ratings from 630 to 3200 A.
ComPact NS Micrologic 2.0
Fixed Circuit Breaker
Drawout Circuit Breaker
Fixed Circuit Breaker
| Single pole frame | รายละเอียดรุ่น Trip unit | lr long-time protection | lsd shory-time Protection | Type N | Type H | ||
| Icu = Ics = 50kA | Icu = Ics =70kA | ||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | ||||
| 800 ComPact NS08 | Micrologic 2.0 | 320-800A | 1.5-10*Ir | NS08N3F20X | 50,500.- | NS08H3F20X | 60,500.- |
| 1000 ComPact NS10 | 400-1000A | 1.5-10*Ir | NS10N3F20X | 82,100.- | NS10H3F20X | 87,900.- | |
| 1250 ComPact NS12 | 500-1250A | 1.5-10*Ir | NS12N3F20X | 90,700.- | NS12H3F20X | 100,000.- | |
| 1600 ComPact NS16 | 640-1600A | 1.5-10*Ir | NS16N3F20X | 111,000.- | NS16H3F20X | 123,000.- | |
| Double pole frame | รายละเอียดรุ่น Trip unit | lr long-time protection | lsd shory-time Protection | Type N | Type H | ||
| Icu = Ics = 70kA | Icu = Ics =85kA | ||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | ||||
| 2000 ComPact NS20 | Micrologic 2.0 | 800-2000A | 1.5-10*Ir | NS20N3F20X | 150,000.- | NS20H3F20X | 153,000.- |
| 2500 ComPact NS25 | 1000-2500A | 1.5-10*Ir | NS25N3F20X | 171,000.- | NS25H3F20X | 185,000.- | |
| 3200 ComPact NS32 | 1200-3200A | 1.5-10*Ir | NS32N3F20X | 193,000.- | NS32H3F20X | 212,000.- | |
Drawout Circuit Breaker
| รายละเอียดสินค้า Fame (A) | รายละเอียดรุ่น Trip unit | lr long-time protection | lsd shory-time Protection | Type N | Type H | ||
| Icu = Ics = 50kA | Icu = Ics =70kA | ||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | ||||
| 800 ComPact NS08 | Micrologic 2.0 | 320-800A | 1.5-10*Ir | NS08N3D20X | 84,800.- | NS08H3D20X | 68,500.- |
| 1000 ComPact NS10 | 400-1000A | 1.5-10*Ir | NS10N3D20X | 79,800.- | NS10H3D20X | 86,500.- | |
| 1250 ComPact NS12 | 500-1250A | 1.5-10*Ir | NS12N3D20X | 107,000.- | NS12H3D20X | 122,000.- | |
| 1600 ComPact NS16 | 640-1600A | 1.5-10*Ir | NS16N3D20X | 135,000.- | NS16H3D20X | 150,000.- | |
Air Circuit Breakers - MasterPact MTZ
Drawout Circuit Breakers (3P)
Fixed Circuit Breaker
Micrologic6.0X
Fixed Circuit Breaker
| Single pole frame | รายละเอียดรุ่น Trip unit |
lr long-time protection |
lsd shory-time Protection |
Type N | Type H | ||
| Icu = Ics = 50kA | Icu = Ics =70kA | ||||||
| รหัสสินค้า | ราคา (บาท) |
รหัสสินค้า | ราคา (บาท) |
||||
| 800 ComPact NS08 | Micrologic 6.0 | 320-800A | 1.5-10*Ir | NS08N3F60X | 64,400.- | NS08H3F60X | 68,800.- |
| 1000 ComPact NS10 | 400-1000A | 1.5-10*Ir | NS10N3F60X | 84,900.- | NS10H3F60X | 93,300.- |
|
| 1250ComPact NS12 | 500-1250A | 1.5-10*Ir | NS12N3F60X | 119,000.- | NS12H3F60X | 130,000.- | |
| 1600 ComPact NS16 | 640-1600A | 1.5-10*Ir | NS16N3F60X | 146,000.- | NS16H3F60X | 164,000.- | |
| Double pole frame | รายละเอียดรุ่น Trip unit |
lr long-time protection |
lsd shory-time Protection |
Type N | Type H | ||
| Icu = Ics = 70kA | Icu = Ics =85kA | ||||||
| รหัสสินค้า | ราคา (บาท) |
รหัสสินค้า | ราคา (บาท) |
||||
| 2000 ComPact NS20 | Micrologic 6.0 | 800-2000A | 1.5-10*Ir | NS20N3F60X | 188,000.- | NS20H3F60X | 207,000.- |
| 2500 ComPact NS25 | 1000-2500A | 1.5-10*Ir | NS25N3F60X | 226,000.- | NS25H3F60X | 247,000.- | |
| 3200 ComPact NS32 | 1200-3200A | 1.5-10*Ir | NS32N3F60X | 261,000.- |
NS32H3F60X | 287,000.- | |
Micrologic6.0X
| รายละเอียดสินค้า Fame (A) | รายละเอียดรุ่น Trip unit | lr long-time protection | lsd shory-time Protection | Type N | Type H | ||
| Icu = Ics = 50kA | Icu = Ics =70kA | ||||||
| รหัสสินค้า | ราคา (บาท) | รหัสสินค้า | ราคา (บาท) | ||||
| 800 ComPact NS08 | Micrologic 6.0 | 320-800A | 1.5-10*Ir | NS08N3D60X | 108,000.- | NS08H3D60X | 88,400.- |
| 1000 ComPact NS10 | 400-1000A | 1.5-10*Ir | NS10N3D60X | 109,000.- | NS10H3D60X | 117,000.- | |
| 1250 ComPact NS12 | 500-1250A | 1.5-10*Ir | NS12N3D60X | 145,000.- | NS12H3D60X | 159,000.- | |
| 1600 ComPact NS16 | 640-1600A | 1.5-10*Ir | NS16N3D60X | 183,000.- | NS16H3D60X | 200,000.- | |
