Magnetic contactor , Motor circuit Breakers , Relays
Motor starters หรือ Magnetic contactor , Motor circuit Breakers , Relays คือ วงจรควบคุมการเดินเครื่องมอเตอร์ ได้จากการนำเอาคอนแทกเตอร์แม่เหล็กไฟฟ้าหลายๆตัว มาประกอบกับเพื่อให้เกิดการเริ่มเดินเครื่องมอเตอร์เป็นไปในแบบที่เราต้องการ ซึ่งการเลือกใช้งาน Magnetic Contactor มาประกอบกันนั้นนอกจากจะต้องคำนึงถึงค่าพิกัดใช้งานต่างๆ แล้วยังต้องคำนึงถึง Class การใช้งานและ Category ต่างๆอีกด้วย
Coordination Type II (IEC 60947-4-1) คือ เมื่อเกิดการลัดวงจร จะทำให้ไม่เกิดอันตรายกับผู้ใช้งานและอุปกรณ์ข้างเคียง อุปกรณ์ทุกชนิดในชุดสตาร์ทมอเตอร์ ต้องไม่เกิดความเสียหายยกเว้นหน้าสัมผัสของคอนแทคเตอร์ อาจมีการหลอมละลายติดกันเล็กน้อย แต่ก็แยกออกได้ อุปกรณ์ในชุดมอเตอร์สตาร์ทเตอร์ ยังสามารถทำงานได้ต่อไปหลังจากเกิดการลัดวงจร และก่อนสตาร์ทครั้งต่อไปควรตรวจก่อนเล็กน้อย
Motor Circuit Breakers , GV2 , GV3

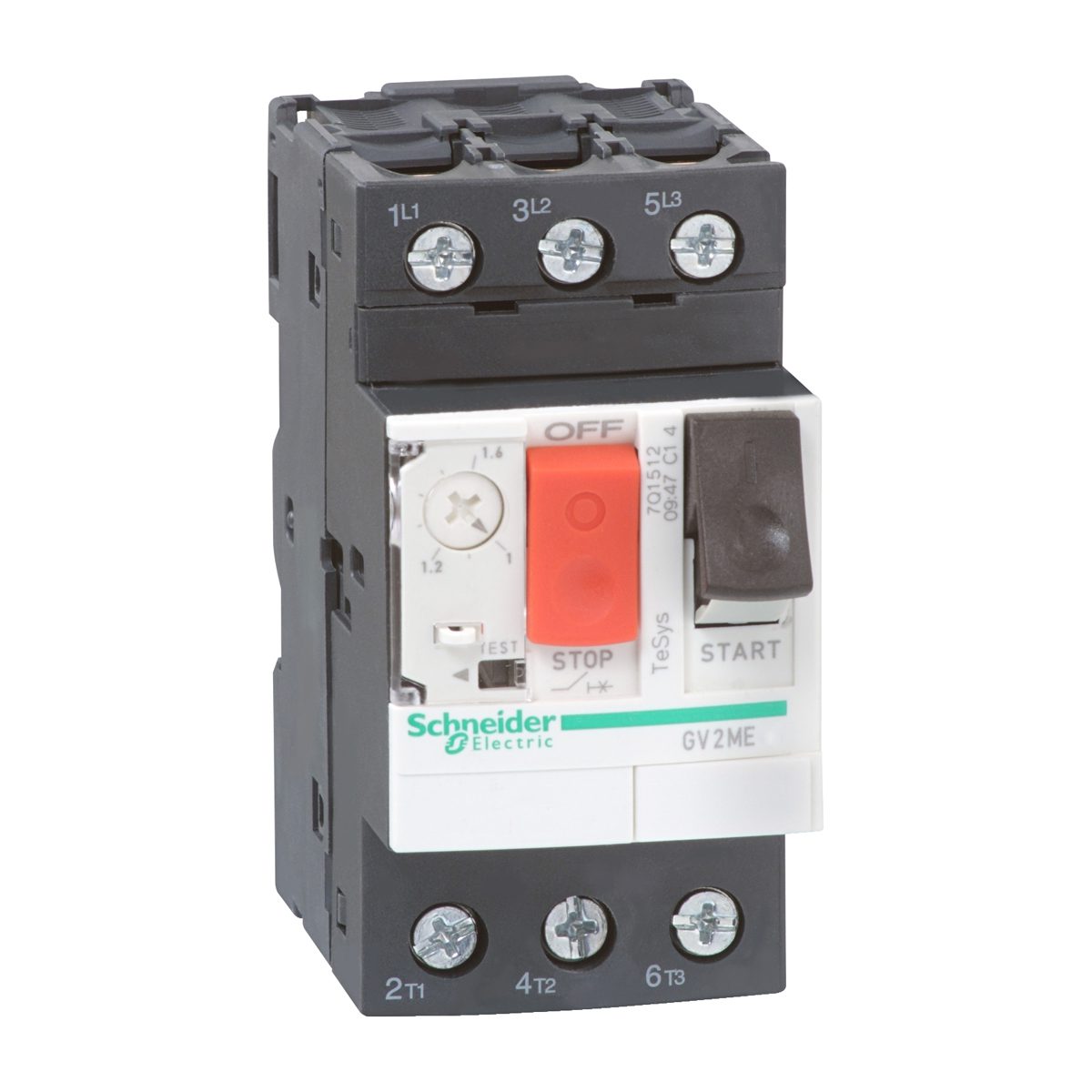

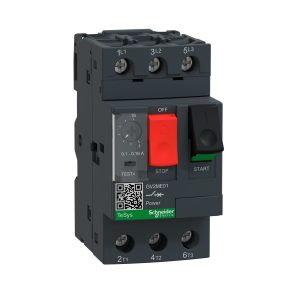

GV2ME มอเตอร์เบรกเกอร์ปุ่มกดแบบมีระบบป้องกัน Thermal และ Magnetic trip.GV2ME
Tysys GV2
TeSy GV3
Easypact TVS Motor circuit breaker
Tysys GV2
TeSys GV2
Magnetic and thermal magnetic motor circuit breakers up to 15 kW
คุณสมบัติเด่น
Manual and local control, when the motor circuit-breaker is used on its own, and automatic and remote control when combined with a contactor
Motor protection provided by thermal-magnetic devices built into the circuit-breaker
No live parts are accessible to direct finger contact
The addition of an undervoltage trip enables the motor circuit-breaker to be tripped if voltage is lost
The addition of a shunt trip enables remote control of tripping
The control for the open or enclosed motor circuit-breaker can be locked in the “N/C” position using 3 padlocks
Connectors: spring terminal, screw clamp
จุดเด่น
Complete protection concentrated in a single product
Compact and simple to select, TeSys GV2 motor circuit-breakers are only 45 mm wide and are categorised according to their level of performance and functions: type of control, breaking capacity, motor protection and accessories.
การใช้งาน
Industry, infrastructure, building, etc: – Motor control and protection, in accordance with standards IEC 947-2 and IEC 947-4-1 – Easily inserted in any configuration by screw or clip-fixing onto mounting rails
TeSy GV3
TeSys GV3
Magnetic and thermal magnetic motor circuit breakers up to 30 kW
คุณสมบัติเด่น
Can be easily integrated with all configurations, thanks to their 55 mm standard width and mounting on DIN rail.
GV3 P Thermal-Magnetic Breaker:
7 ratings from 9 to 65 A used for magnetic and thermal motor protection from 5.5 to 30 kW.
GV3 L Magnetic Breaker:
5 ratings from 25 to 65 A used for magnetic motor protection from 11 to 30 kW.
Common characteristics:
50 kA Icu breaking capacity from 40 to 65A and 100 kA Icu from 9 to 32 A, complying with international standards and certifications.
Product compacity: 55 mm standard width provides an easier installation in the panel and space saving, mounting on DIN rail
Sturdiness and safety with 3-position rotary handle, front face padlocking.
Common additives parts for TeSys GV2 and GV3 ranges.
จุดเด่น
A stronger, safer, and long-term connection Designed with the new and ingenious, EverLink* patented, power terminal system, The TeSys GV3 circuit-breaker provides a more reliable connection quality: the tightening pressure applied to the cables remains stable, strong and long-lasting even under tough conditions. Common additive parts to GV2 and GV3 ranges provide simplicity and significant installation time saving.
การใช้งาน
Industry, infrastructures, buildings: Used for motor control and protection, complying with IEC 947-2 and IEC 947-4-1 standards.
*Schneider patent
Easypact TVS Motor circuit breaker
Easypact TVS Motor circuit breaker
Thermal-magnetic motor circuit breaker up to 15kW
คุณสมบัติเด่น
Thermal-magnetic protection
Push button control
One size from 0.1A to 32A, Width = 44.5 mm
One size from 0.37 to 15 Kw under 440V
Icu breaking capacity up to 100 kA
จุดเด่น
Designed to perform the essential motor starter and switching functions
Easy choice for simplicity and flexibility
Easy to install, easy to order, easy to understand
Coordination Type I (IEC 60947-4-1) คือ เมื่อเกิดการลัดวงจร จะทำให้ไม่เกิดอันตรายกับผู้ใช้งานและอุปกรณ์ข้างเคียง แต่ Magnetic contactor หรือ Overload อาจเสียหายได้ ก่อนจะสตาร์ทครั้งต่อไปอาจต้องซ่อมอุปกรณ์บางชิ้นก่อน
Coordination Type II (IEC 60947-4-1) คือ เมื่อเกิดการลัดวงจร จะทำให้ไม่เกิดอันตรายกับผู้ใช้งานและอุปกรณ์ข้างเคียง อุปกรณ์ทุกชนิดในชุดสตาร์ทมอเตอร์ ต้องไม่เกิดความเสียหายยกเว้นหน้าสัมผัสของคอนแทคเตอร์ อาจมีการหลอมละลายติดกันเล็กน้อย แต่ก็แยกออกได้ อุปกรณ์ในชุดมอเตอร์สตาร์ทเตอร์ ยังสามารถทำงานได้ต่อไปหลังจากเกิดการลัดวงจร และก่อนสตาร์ทครั้งต่อไปควรตรวจก่อนเล็กน้อย
Total Coordination (IEC 60947-6-2) คือ เมื่อเกิดการลัดวงจร จะทำให้ไม่เกิดอันตรายกับผู้ใช้งานและอุปกรณ์ข้างเคียง ไม่มีอุปกรณ์สตาร์ทเตอร์ใดๆเสียหาย ไม่ว่าจะเป็นหน้าสัมผัสของ Magnetic Contactor ก็ไม่มีการหลอม และในการสตาร์ทครั้งต่อไปสามารถทำได้ทันทีโดยไม่จำเป็นต้องตรวจสอบอุปกรณ์ก่อน
