SQD GROUP เป็นตัวแทนจำหน่าย Ring Main Unit (RMU) ของ SCHNEIDER

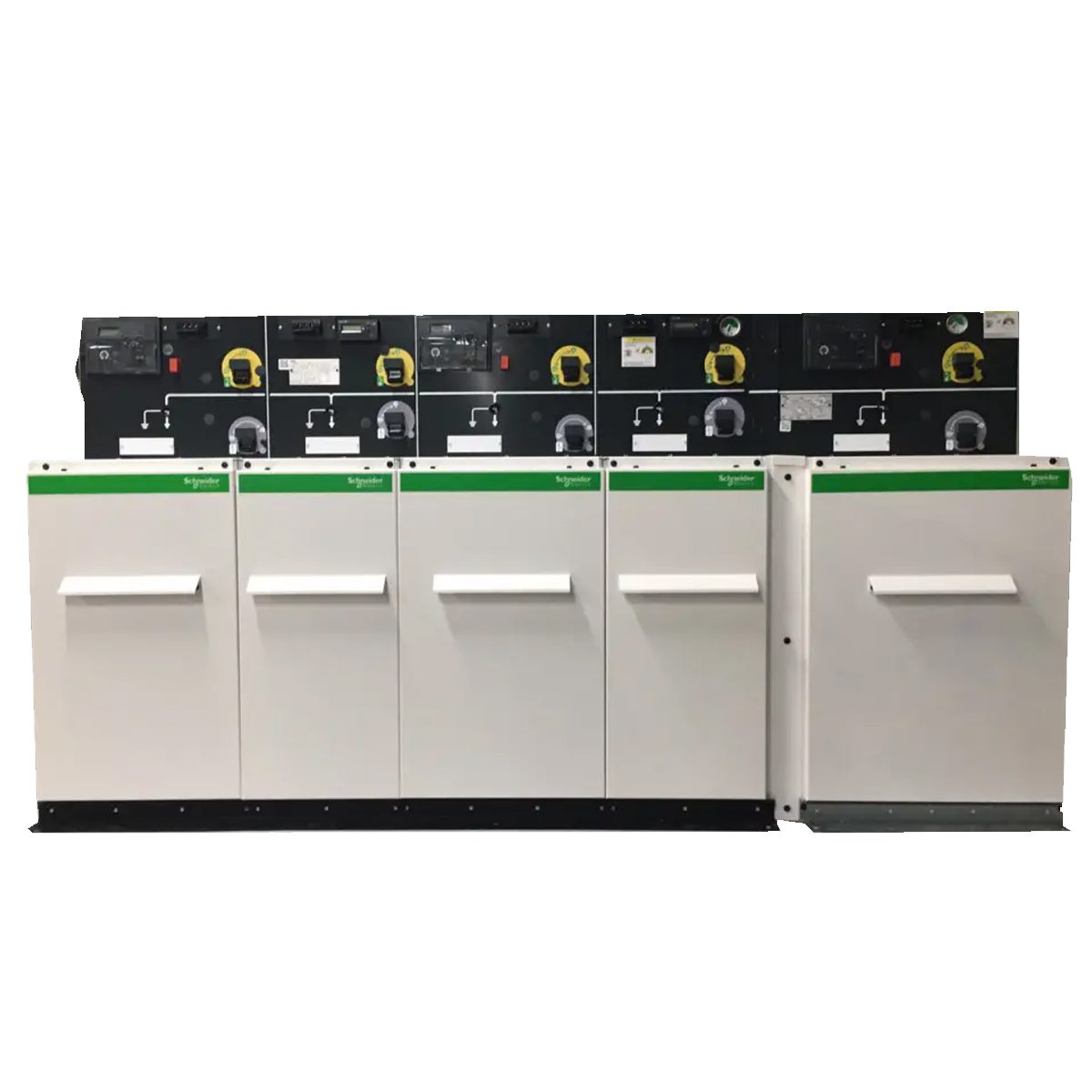

The RM6 range ตู้ RM6 หรือตู้ Ring Main Unit จาก Schneider ได้รับมาตรฐาน IEC 62271-200
Safety & Reliability
Operator safety:
With RM6, we are committed to operator safety.
– Designed for internal arc
– Stainless steel tanks & cable boxes are fully internal arc rated
– Visible earthing contacts contribute to operator safety while performing earthing operations
– Voltage indicators (VPIS or VDS) are located on the front fascia of the equipment
– The presence of natural interlocks, as recommended in IEC 62271-200 through simple & easy to understand mimics, contributes to safe switchgear operation
Transformer protection with a circuit breaker: Provides adjustable tripping curve, overload protection, continuous earth fault protection, while avoiding fuse replacement.
In addition it provides the possibility of reclosing even remotely.
ส่วนประกอบและอุปกรณ์ของตู้ RM6
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/MANUAL-RM6-DIDI-550x400.jpg.webp)
Rating name plate
บอกคุณสมบัติของตู้ไฟฟ้า
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/MANUAL-RM6-768x405-1.jpg)
Pressure Gauge
ใช้วัดแรงดันของก๊าซ SF 6 ซึ่งปกติจะมีแรงดันอยู่ที่ 0.2 bar
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/4-150x150-1.jpg)
VIP 45
เป็นรีเลย์ป้องกันของตู้ Outgoing Outgoingซึ่งมีฟังก์ชั่น Phase Overcurrent Overcurrentและ Earth Fault
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/MANUAL-RM6-DIDI.jpg5_-550x400-1.jpg)
Rating name plate
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/6-300x156-1.jpg)
Lamp Indicator
สาหรับตู้ Incoming หลอดไฟจะสว่างก็ต่อเมื่อมีแรงดัน จ่ายเข้ามา ส่วนตู้ Outgoing จะสว่าง เมื่อจ่ายออกไปยัง Transformer.
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/8-272x182-1.jpg)
Flair 21D
เป็นอุปกรณ์ตรวจจับค่า กระแสไฟฟ้าและตรวจจับการเกิดสิ่ง ผิดปกติภายในวงจรทางด้าน Incomming
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/9-480x366-1.jpg)
ช่องสาหรับใส่ Handle เปิด ปิด Main SW.
ของตู้ Incoming ซึ่งเป็น Disconnect Switch
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/10.jpg)
ช่องสาหรับใส่ Handle ปิด Main SW.
ของตู้ Outgoing ซึ่งเป็น Circuit breaker
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/11-150x150-1.jpg)
ช่องสาหรับใส่ Handle เปิด ปิดEarthing SW.
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/12-230x174-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/12-230x174-1.jpg)
ปุ่มสาหรับ Open Circuit breaker ของตู้ Outgoing
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/13-256x182-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/13-256x182-1.jpg)
ช่องทางเข้าของ Control Cable
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/11-150x150-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/11-150x150-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/11-150x150-1.jpg)
ช่องสาหรับใส่ Handle เปิด ปิดEarthing SW.
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/14-248x182-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/14-248x182-1.jpg)
Handle ใช้สาหรับ Operate
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/15.jpg.webp)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/15.jpg.webp)
ตา แหน่งบอกสถานะ Earthing Display
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/17-300x215-1.jpg)
![THE RM6](https://www.sqdgroups.com/wp-content/uploads/2022/06/17-300x215-1.jpg)
